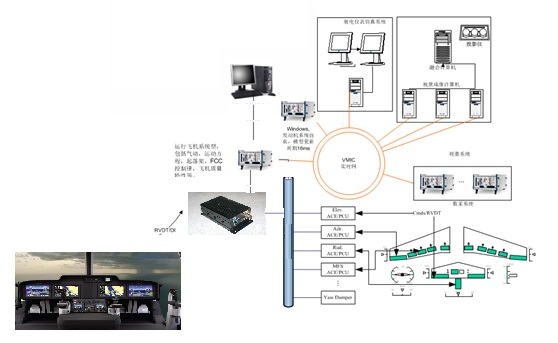

根据飞机飞控系统的要求，基于半物理仿真平台设计的仿真系统主要由飞行仿真系统、驾驶舱控制系统、简易座舱视景系统、航电仪表系统和铁鸟试验台架组成。其中飞行仿真系统、简易座舱视景系统和航电仪表系统是通过VMIC实时网进行相关通讯。驾驶舱控制组件与真实的飞控系统连接，飞行仿真系统通过ARINC429总线与真实的飞控系统相互通讯。 该系统为飞控系统的地面试验提供了飞机的虚拟闭环试验条件。可以对飞控系统的视景系统，仪表仿真系统，驾驶员控制装置，控制律，发动机，起落架，舵机的作动器伺服回路等系统的功能与性能进行测试与验证。

具体工作原理如下：

 (1)驾驶舱控制组件的控制指令通过真实的飞机电缆发送给铁鸟台上的真实的飞控系统。

(2)真实的飞控系统根据控制指令，综合飞机状态等各个因素，计算出各舵面的偏度后发送给飞行仿真系统；飞行仿真系统根据各舵面的偏度，综合外界扰动等因素对系统的影响后，计算出飞机状态参数发送给真实的飞控系统，实现飞控系统与飞机的闭环。

(3)飞行仿真系统将飞机姿态、位置信息、当前高度等飞行参数通过VMIC实时网发送给简易座舱视景系统和航电仪表仿真系统。
